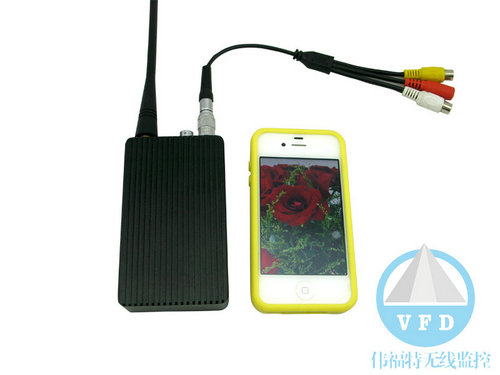

COFDM无线密拍式发射机

最小移动式发射机，体积小重量轻，便于秘密携带，设备可挂于腰间，也可放在公文包中。非视距传输距离500-1200米
可定制1080高清
COFDM密拍式发射机
设备的应用方式
“密拍式”移动图像传输发射机体积小，重量轻，便于秘密携带，设备可挂于腰间，也可放在公文包中。常应用于公安刑事侦查、国安局等单位的使用。



设备的特性
l 高速移动和多径干扰下可稳定的传输音、视频信号
l 高质量的数字视频处理视频编解码、DVD的画面
l 系统可在多种复杂的气候条件下传输
l 在复杂电磁环境中具有优异的抗干扰性能
l 强大的非视距传输能力
l 具有空间分集接收能力
l 具有很严密的加密方式
l 体积小，功耗小，方便携带
l 频率、带宽、码流可调
l 可实现单向图像、单向语音的传输
l 频率适用范围大

设备技术参数
l 工作频段： 300MHz～5.8G,频率可调
l 输出功率： 0.1～1.2W（连续可调）
l 调制方式：COFDM 2K QPSK/TDS-OFDM
l 通道带宽：1.25/2/4/6/8MHz (可选)
l 码流0.8Mbps～10Mbps
l 符合MPEG-2、MPEG-4、H.264技术标准
l 视频输入：PAL/NTSC
l 端到端延时：40ms
l 误码率：≤10-6
l 音视频数据格式:MPEG-2 、MPEG-4@ ML 4:2:0
l 音频输入:左右声道
l 传输距离：0.3～1.5公里
l 双向语音（可选）
l 可提供数据接口（可选）
l 图像清晰度：传输速率为25帧/s时,分辨率不低于720×576，
l 发射天线：全向手持天线
l 加密方式：AES/ABS（128bit）
l FEC： Viterbi （1/2、2/3、3/4）
l 保护间隔： 1/32，1/16，1/8，1/4
l 提供一路视频、二路音频
l 供电：DC7V～9V/1.5A
l 电源接口：两芯航空卡扣
l 电池：可连续工作3小时
l 前面板提供三个指示灯;电源指示、功率指示、视频指示
l 重量： 0.5kg (包括电池)
l 尺寸：145mm×105mm×35mm(L × W ×H)
l 工作环境：温度：-30～70℃ 相对湿度：90％
l 保存环境：温度: -40～80℃ 相对湿度：90％
